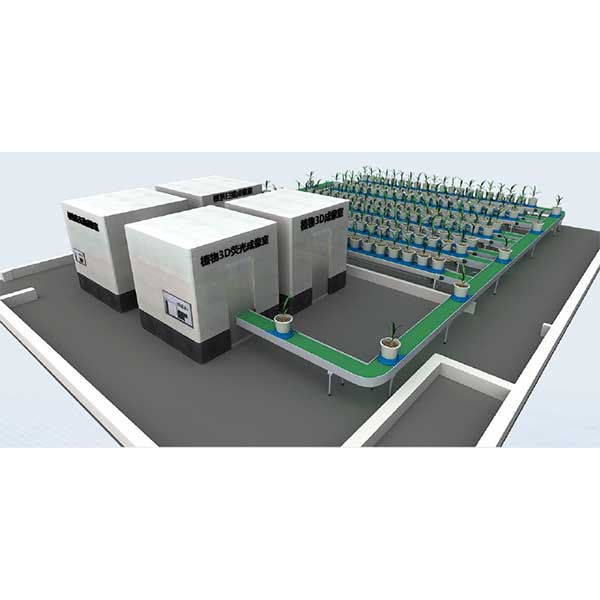

用途：DJ-0342高通量植物表型測量系統用于單株植物的表型分析，系統采用半自動化傳送結構和獨立成像室方式設計，高度集成多光譜、高光譜、葉綠素?zé)晒?、RGB高清圖像等傳感器，可適用于10cm至300cm高的單株植物，比如不同生育期的玉米、小麥、蔬菜、花卉等植物的二維和三維表型特征，2分鐘內即可完成，一鍵式控制，自動化采集，過程可視化。系統配有智能表型數據分析系統，具有實驗管理、二維、三維表型數據解析、三維圖像展示、計算分析的功能，植物樣品的單株尺度、器官尺度株型結構-顏色紋理-生理生化等50多種表型數據自動化解析，滿足大批量樣品的快速采集、分析的需要。
特點：
·全自動、高通量對植物樣品進行三維可見光成像、高光譜成像、葉綠素?zé)晒獬上竦龋?/p>
·多視角圖形傳感器陣列，高清成像；
·’’Plant-to-Sensor’’設計理念，數據采集穩定、高效；
·各成像室獨立，互不干擾；
·配置水肥灌溉模塊，實現全生命周期的測量；
·全物種兼容，適用于各種高度的植物樣品；
技術參數：
表型平臺主體 | |
尺寸 | 20m(長) * 8m(寬) * 3m(高)，可定制 |
三維成像室 | 3m(長) * 3m(寬) * 3m(高)，內置轉臺及LED立體補光系統 |
高光譜成像室 | 2m(長) * 2m(寬) * 3m(高)，內置導軌及光譜立體補光系統 |
葉綠素?zé)晒獬上袷?/p> | 2m(長) * 2m(寬) * 3m(高)，內置導軌，密閉暗適應 |
傳送單元及栽培盆 | ≥300盆 |
圖像傳感器 | |
測量方式 | 多視角傳感器陣列 |
傳感器數量 | ≥6個 |
像素 | ≥2000萬 |
曝光時間 | ≤ 0.5秒 |
高光譜傳感器 | |
波長范圍 | 400-1000nm |
光譜分辨率 | 3.5nm@V10，2.8nm@V10E |
測量方式 | 逐行掃描 |
掃描速度 | 7s/cube |
相對孔徑 | F/2.8 or F/2.4 |
通光效率 | ≥50% |
雜散光 | ≤0.5% |
像素?cái)?shù)(空間×光譜) | 1392 ×1040或 1936×1456 |
像素尺寸(空間×光譜) | 6.6 ×8.8mm |
葉綠素?zé)晒鈧鞲衅?/strong> | |
測距分辨率 | 0.2 mm@0.3 m，0.3 mm@0.5 m，1.2 mm@1.0 m |
平面分辨率 | 0.04 mm@0.3 m，0.07 mm@0.5 m，0.13 mm@1.0 m |
采集速度 | ≥4100 點/s，≥10幀/秒 |
視場角 | ≥23° |
成像距離 | 0.3-1.0 m （景深 70cm） |
成像和計算參數 | 三維立體熒光點云、Fo、Ft、Ft=5min、RRed、RGreen、RBlue、ChlF、， Fm、Fm’、Fv/Fm、Fq’、NPQ100、qN、qP、Rfd100成像等 |
重量傳感器 | |
荷載 | 載荷≥200kg, |
精度 | 額定負荷的≤±0.05% |
水肥灌溉 | 自定義灌溉時間、灌溉量 |
補光 | ≥20個節點 |
控制系統 | |
中控系統 | 聯動流水線、成像單元、成像室集成化控制，支持各箱體串行、并行數據采集，自動運行 |
中控單元 | 不低于I5，≥16G內存，≥1T硬盤，≥24寸顯示屏，數量2套 |
數據傳輸 | 局域網通信控制，數據實時傳輸 |
數據采集 | 按照編號存儲，自動同步，≤3分鐘/株 |
云服務系統 | |
平臺功能 | 數據上傳、實驗管理、數據可視化、表型解析，支持WEB訪問 |
點云重建 | 自動化批量生成帶有紋理顏色致密點云，間距≤0.05cm，單株≥20萬點 |
基礎形態參數 | 植株高度、葉面積、投影面積、分層投影面積、植株葉面積、分層葉面積、植株最大寬度、基礎莖粗 |
三維形態參數 | 植株包圍體積、植株緊湊度、葉向值、正面投影包圍面積、凸包面積、重心位置 |
顏色形態參數 | 點云RGB、點云HSL顏色空間 |
光譜參數 | 多種植被指數NDVI、DVI、GVI、RVI、PVI，LAI、可溶性糖，pH，鈉等礦物質等生理指標 |
葉綠素?zé)晒鈪?shù) | 重構三維立體熒光點云、平均葉綠素指數、Fm成像、Fm’成像、Fv/Fm成像、Fq’成像、?PSII成像、?RO成像、NPQ100成像、qN成像、qP成像、Rfd100成像、?PSII平均值、低于?PSII的面積百分比 |
運行環境 | 內存≥32G，硬盤≥30T，處理器≥ 2.2G；溫度：0-40℃，相對濕度：0-100%無冷凝，適用電源：AC電220V,50Hz |
系統支持 | 采集的數據支持統一存儲管理和處理，提供在線化數據管理和服務系統支持，具有實驗管理、用戶權限管理、數據在線處理、設備工況實時可視化功能，并提供開放接口對接用戶自定義模型二次開發接口 |
