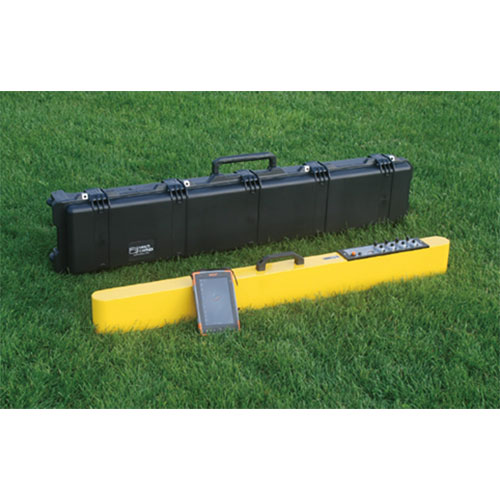

用途：能在不與土壤直接接觸的情況下，EM38-4型大地電導率儀同時測量?jī)蓚€(gè)不同深度的電導率和磁化率，探測深度可達1.5米，可廣泛運用于農業，考古學和土壤科學的近地探測，例如土壤鹽分普查、土石壩滲漏通道檢測、公路地基構造、地質構造勘測等。
EM38-4是EM38-MK2的升級版，在具有EM38-MK2功能的基礎上，多包含兩個接收線圈，共計四個接收線圈，與發射器相隔 1 m、0.88 m、0.75 m 和 0.5 m，在垂直偶極子方向定位時分別提供 1.5 m、1.3 m、1.1 m 和 0.75 m 的有效深度范圍的數據，在水平偶極子方向時分別提供 0.75 m、0.66 m、0.57 m 和 0.37 m 的數據。當線圈處于垂直偶極方向時，分別與發射器間隔1.0m和0.5m，可測的有效深度范圍分別為1.5m和0.75m以內，當線圈處于偶極平面時，可測有效深度分別為0.75m和0.375米以內。而EM38-MK2-1只包含一個接收線圈，當線圈處于垂直偶極子方向時與發射器的間隔為1.0m。
EM38-4與EM38-MK2均采用溫度補償電路支撐的線圈技術，與前面推出的EM38系列儀器相比，可以顯著改善與地面相隔1m時造成的溫度相關的數據漂移 ,支持行走和車載的測量方式。可以外接電源，同時也可以選配重量輕但能支持25小時持續操作的外接充電電池。另外車載操作可選配堅固的塑料材質的防護箱。包含藍牙技術，采集電腦可以在10m以內進行可靠地?zé)o線連接，可選配支持儀器自動校正程序的可折疊自動標定套件，只要將儀器放入支架內部即可在數秒內得到校準，免除了繁瑣的校準調試。
特點：
儀器幾乎能在包括沙子、石塊和瀝青等高電阻率材料在內的任何地表?xiàng)l件下進行探測
操作簡單迅速
數據采集可連續且容量大
空間分辨率高
測量準確度高
技術參數：
EM38-4型大地電導率儀主機 | |
電導率測量范圍 | 0~1000 mS/m（4位數字） |
磁化率范圍 | 距離1.0m時±28 ppt；距離0.88m時±22 ppt；距離0.75m時±16 ppt；距離0.5m時±7 ppt |
測量分辨率 | 滿刻度± 0.1 % |
測量精確度 | 30 mS/m時±5% |
野外初始源 | 獨立偶極子發射器 |
傳感器 | 雙獨立偶極子接收器 |
線圈間隔 | 0.5, 0.75, 0.88和1.0m（EM38-4）、1和0.5米（EM38-MK2）、1米（EM38-MK2-1） |
工作頻率 | 14.5KHz |
通訊 | RS232或無線藍牙1.2 （EM38-4可以使用USB） |
工作溫度 | -40~+50℃ |
噪音干擾水平 | 電導率：0.5 mS/m；磁化率：0.02 ppt |
電源選擇 | 9V堿性電池（如Mallory MN1604或ENERGIZER L522）和外接充電電池（可選） |
電量 | MN1604電池持續供電5個小時，L522持續供電12小時； 充電池持續供電25個小時 |
重量 | 5.4Kg/9Kg（EM38-4） |
尺寸 | 107×17×8cm/ 133 x 17 x 8 cm（EM38-4） |
運輸重量 | 14.0 Kg/20Kg（EM38-4） |
運輸尺寸 | 114×20×26cm/ 140 x 25 x 15 cm（EM38-4） |
DAS70-MESA3 野外手持?jǐn)?shù)據采集器終端 | |
處理器 | Quad-core Intel? Pentium N4200 處理器 |
操作系統和軟件 |
多語言支持 Adobe Reader |
內存 | 8 GB RAM |
存儲容量 | 128 GB或者256GB閃存 MicroSD/SDHC插槽，支持CF及SD卡擴展存貯 |
無線連接 | 藍牙，Wi-Fi 802.11 a/b/g/n/ac, 2.4 GHz and 5 GHz，2x2 MIMO，4G LTE, Micro SIM |
圖形顯示 | Intel? HD高清顯示，在陽光直射下也可清晰顯示，圖像可自動旋轉，觸摸大屏 |
顯示尺寸 | 7" (178 mm) |
分辨率 | 1280 x 800 ， |
接口 | USB 3.0 一個， 3.5 mm耳機口一個，12 VDC電源口，大音響口，雙數字通道拾音，可選RS-232 9-Pin 接口及5V 電源輸出口。 |
相機 | 后置8MP分辨率；前置2MP分辨率。自動對焦；LED閃光燈；視頻捕捉技術，照片含日期及 GNSS位置信息 |
尺寸 | 137 x 215 x 35 mm |
重量 | 680–907 g ，防撞擊材料外殼設計 |
電源 | 可移動可充電鋰電池， 43 Whr |
使用時間 | 一次充電可連續使用8-10小時 |
防水等級 | IP68 |
工作溫度 | -20 C to 50 C |
存儲溫度 | -30 C to 70 C |
通信方式 | RS232；USB；藍牙；WIFI ，支持4G 無線協議（僅 Windows 10系統） |
GPS/GNSS | 高精度 GPS/GLONASS/SBAS 接收器 精度：2 to 5米準確度， 72 GNSS跟蹤軌跡， |
條形碼功能 | 含1D/2D條形碼識別 |
Windows 10
