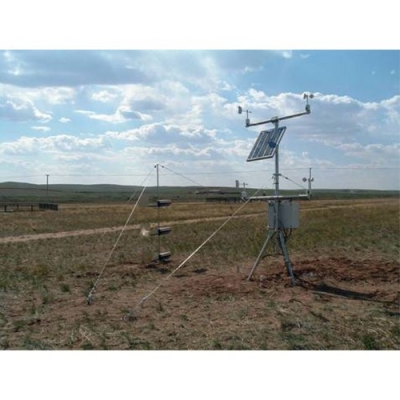

沙塵暴常發生于長期干旱降水較少的地區，干旱造成地表土質異常干燥松散，在遇到強風或不穩定空氣時就易發生沙塵暴這類惡劣天氣。DJ-6517C 沙塵暴監測系統可以記錄空氣溫濕度、風速、風向以及沙粒的動量通量從而實現對沙塵暴的監測。在該系統中采用H14-LIN 風蝕傳感器，傳感器有兩個數據輸出量，一個是動能，另一個是撞擊的顆粒數，風速風向傳感器則采用014A風速傳感器和024A風向傳感器。沙塵監測系統可以準確采集空氣溫濕度、風速、風向、沙的動量通量等數據。
用途：
沙塵暴常發生于長期干旱降水較少的地區，干旱造成地表土質異常干燥松散，在遇到強風或不穩定空氣時就易發生沙塵暴這類惡劣天氣。DJ-6517C 沙塵暴監測系統可以記錄空氣溫濕度、風速、風向以及沙粒的動量通量從而實現對沙塵暴的監測。在該系統中采用H14-LIN 風蝕傳感器，傳感器有兩個數據輸出量，一個是動能，另一個是撞擊的顆粒數，風速風向傳感器則采用014A風速傳感器和024A風向傳感器。沙塵監測系統可以準確采集空氣溫濕度、風速、風向、沙的動量通量等數據。
特點：
風蝕傳感器可對風沙粒子進行計數、動態能量分析，對測量工作，提供了必要的數據保障；
風沙收集器的轉軸采用的是開放式設計，沙子無法在轉軸處停留，保證了長期使用和免維護；
方便安裝、操作簡單，適于野外惡劣環境連續自動監測；
適合長期或短期測量，無需人員值守；
采用太陽能供電，保障系統能長期穩定的工作。
技術規格：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
H14-LIN 風蝕傳感器 | 圖片 | |
輸出參數 | 動態能量、PHA（可變高度脈沖，50uS，用于每個粒子的能量的分析輸出） |
|
輸出信號 | 脈沖TTL/CMOS（占用2個脈沖通道） | |
量程 | 50～70μm | |
工作溫度 | －25-60℃ | |
供電 | 12VDC， 70mA | |
尺寸 | 底座直徑：2.05英寸（5.2cm） 長度：8英寸±0.25英寸（21cm） | |
感應尺寸 | 晶體直徑：0.915英寸 （2.4cm） 長度：0.475英寸±0.2英寸（1.2cm） | |
014A風速傳感器 | 圖片 | |
測量范圍 | 0~45m/s(0 to 100 mph) |
|
測量精度 | ±0.11m/s(0.25 mph)或1.5% | |
啟動風速 | 0.45m/s(1.0 mph) | |
功耗 | 最大10mA | |
重量 | 0.31kg | |
工作溫度 | -50~70℃ | |
024A風向傳感器 | 圖片 | |
測量范圍 | 0~360o |
|
啟動風速 | 0.45 m/s(1.0 mph) | |
測量精度 | ±5o | |
材質 | 氧化鋁 | |
工作溫度 | -50~70℃ | |
重量 | 0.45kg | |
EE08-SS空氣溫濕度傳感器 | 圖片 | |
輸入電壓 | 直流7~30V |
|
電流 | 小于1.3mA | |
啟動時間 | 2S | |
防護等級 | IP65 | |
過濾器 | 不銹鋼絲網，孔徑30微米 | |
連接器 | M12；IP67 | |
尺寸 | 長83mm；直徑12mm | |
重量 | 270g（帶5m線纜） | |
工作環境 | -40~80℃；相對濕度0~100% | |
線纜 | 用于連接傳感器外殼的M12連接器（IP67），5米長的四導體屏蔽雙絞線（可選10米或20米線纜），白色TPR保護套（高防水、高紫外線穩定性、在寒冷條件下的靈活性），尾纖引線 | |
質保 | 1年（材料或工藝缺陷保修） | |
溫度測量 | ||
傳感器 | PT1000(Class A) | |
測量范圍 | -40~60℃ | |
輸出信號范圍 | 0~2.5V直流 | |
傾斜度 | 每毫伏0.04℃ | |
截距 | -40℃ | |
20℃時的精度 | ±0.2℃ | |
穩定性 | 每年低于0.1℃ | |
響應時間 | 小于30S | |
相對濕度測量 | ||
傳感器 | 電容芯片 | |
測量范圍 | 0~100% | |
輸出信號范圍 | 0~2.5V直流 | |
傾斜度 | 每毫伏0.04℃ | |
截距 | 0.00% | |
20℃時的精度 | ±2%（0~90%之間的相對精度）；±3%（90~100%之間的相對精度） | |
溫度響應 | 每℃小于-0.05% | |
穩定性 | 每年低于1% | |
響應時間 | 小于30S | |
BSNE風沙收集器 | 圖片 | |
收集口尺寸 | 寬2厘米×高5厘米 |
|
篩網 | 60目 | |
收集率 | 約90%空氣中的沙塵（直徑小于0.84毫米），約40%空氣中的沙塵（直徑小于0.02毫米） | |
收集器容量 | 約1.7公斤 | |
